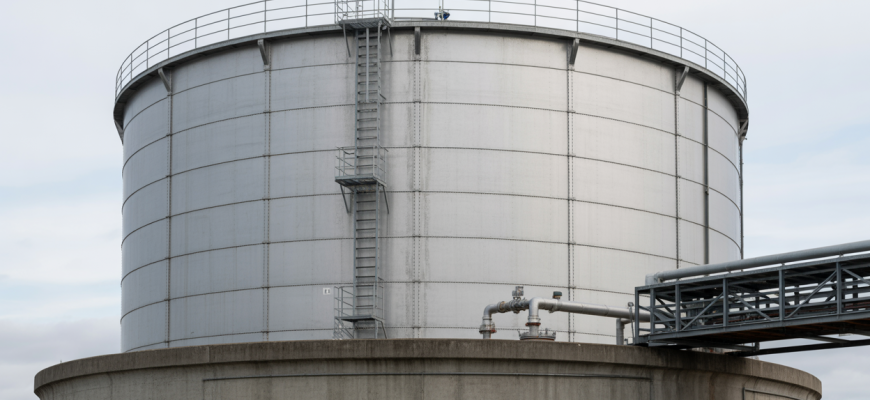

Стальные вертикальные резервуары для воды — цилиндрические емкости бескаркасного типа объемом от 100 до 50 000 м³. Конструкция РВС состоит из трех основных элементов: днища, стенки и кровли. Каждый компонент выполняет специфические функции в обеспечении прочности и герметичности системы. Резервуары для воды широко применяются в промышленности, сельском хозяйстве и коммунальном водоснабжении благодаря долговечности металлических конструкций.
Устройство вертикального резервуара для воды регламентируется ГОСТ 31385-2023, который заменил предыдущую редакцию с 1 августа 2023 года. Современные требования к конструкции РВС учитывают коррозионный износ и предусматривают защитные мероприятия на этапе проектирования.
«За 15 лет работы с резервуарами мы убедились, что правильное понимание конструктивных особенностей РВС — основа безаварийной эксплуатации. Каждый элемент резервуара выполняет критически важную функцию, и пренебрежение любым из них приводит к серьезным проблемам в будущем» — Максим Соколов, ведущий инженер-технолог ГОСТ Металл.
- Ключевые элементы конструкции РВС: от днища до кровли
- Днище и фундамент: основа устойчивости
- Стенки и кровля: защита и герметичность
- Технологическое оборудование для эксплуатации
- Патрубки, люки и лестницы
- Защита и изоляция: обеспечение долговечности
- Антикоррозионная защита и гидроизоляция
- Краткий обзор монтажа и эксплуатации
- Основные этапы монтажа

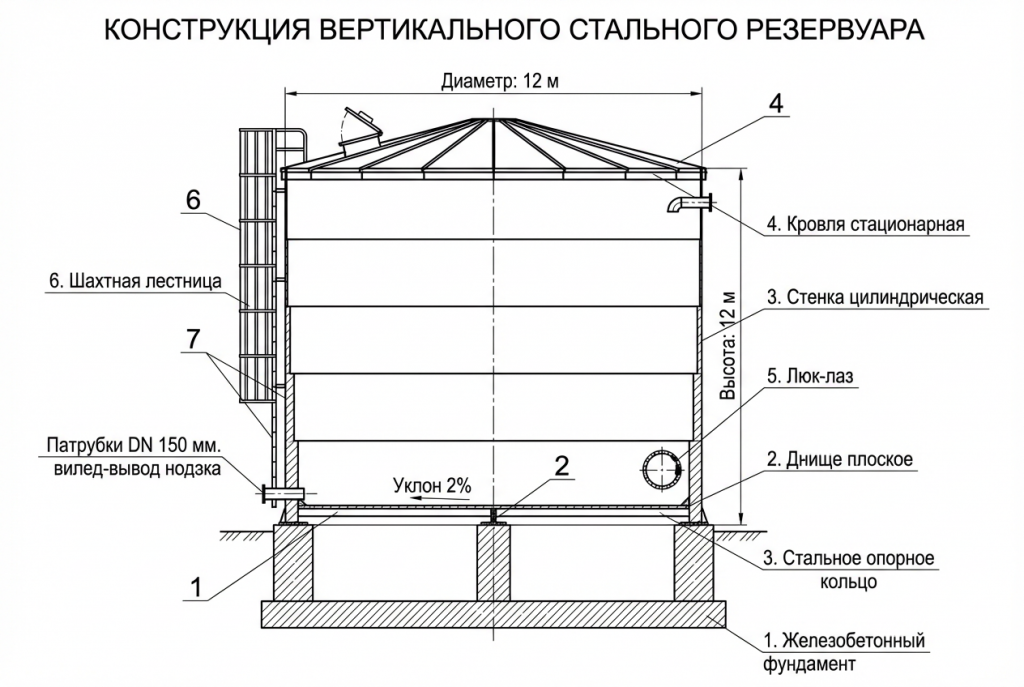

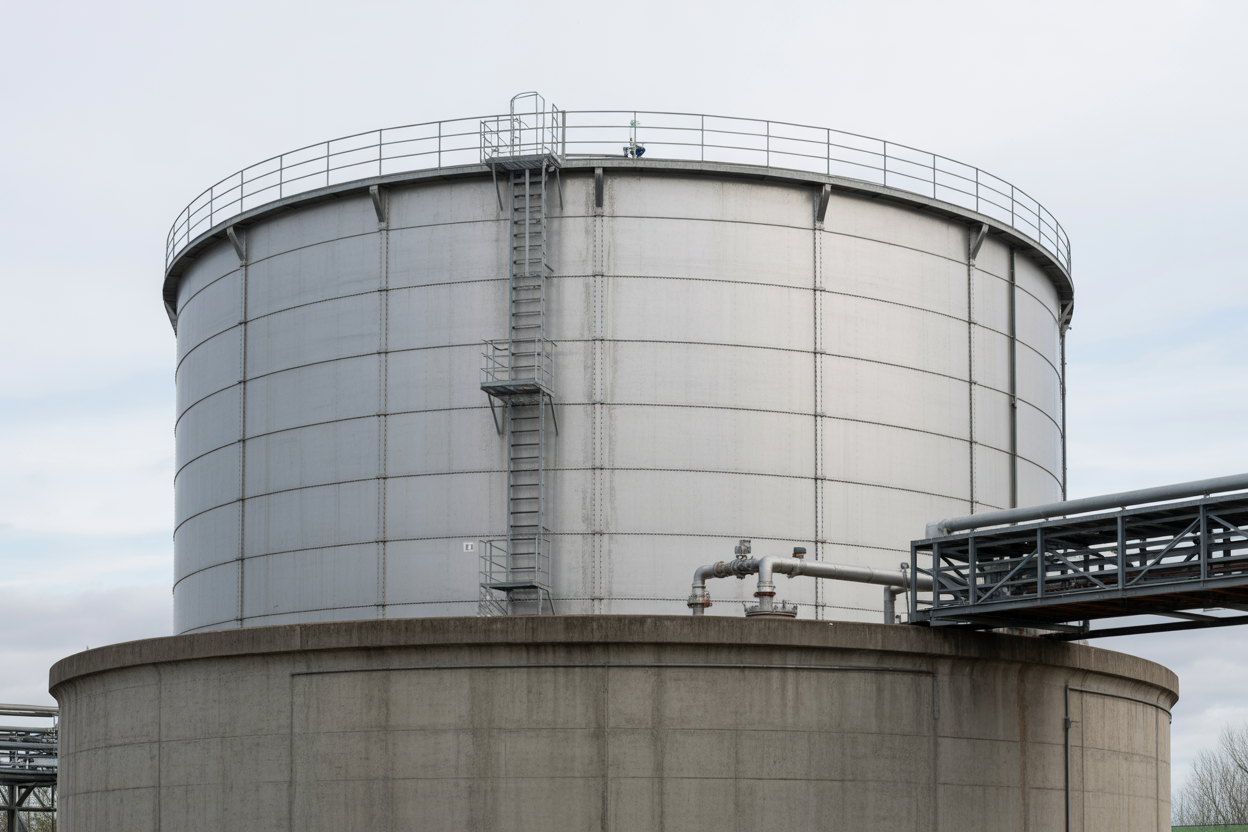

Ключевые элементы конструкции РВС: от днища до кровли
Конструкция стального вертикального резервуара представляет собой самонесущую систему без внутреннего каркаса. Основа прочности — цилиндрическая стенка из стальных поясов, которая воспринимает гидростатическое давление жидкости и передает нагрузки на фундамент. Такая схема позволяет создавать емкости большого объема при относительно небольшом весе конструкции.
Три главных компонента образуют силовую структуру резервуара.
Каждый элемент конструкции РВС имеет четкое функциональное назначение и работает в связке с остальными узлами.
Днище и фундамент: основа устойчивости
Днище резервуара для воды выполняется плоским с обязательным уклоном 2% от центра к периферии. Это обеспечивает полный сток жидкости при опорожнении и предотвращает застой воды в углах конструкции. Для резервуаров объемом свыше 2000 м³ применяются утолщенные кольцевые окрайки, которые усиливают соединение днища со стенкой.
Фундамент под РВС — кольцевая железобетонная конструкция, которая воспринимает нагрузки от стенки резервуара. Днище укладывается на песчаную подушку толщиной 100-150 мм или бетонное основание. Высота днища над уровнем земли должна составлять не менее 0,5 м для защиты от подтопления и коррозии нижней части конструкции.
Соединение днища с первым поясом стенки выполняется тавровым сварным швом с катетом до 12 мм при толщине нижнего пояса до 20 мм. Такая конструкция обеспечивает герметичность и передачу усилий от гидростатического давления.
Стенки и кровля: защита и герметичность
Стенки резервуара РВС собираются из вертикальных поясов стальных листов толщиной от 4 до 10 мм. Нижний пояс имеет максимальную толщину, поскольку воспринимает наибольшее гидростатическое давление. Вертикальные стыки поясов смещаются не менее чем на 8 толщин листа для равномерного распределения напряжений.
Кровля резервуара для воды может быть стационарной конической или сферической конструкции.
Стационарная кровля опирается на стенку через кольцевой элемент жесткости размером не менее 63×5 мм. Сферическая кровля имеет радиус 0,8-1,2 диаметра резервуара, что обеспечивает оптимальное соотношение прочности и расхода материала.
Для резервуаров большого объема применяются плавающие кровли с понтонной системой, которые снижают потери от испарения и предотвращают образование взрывоопасных смесей в газовом пространстве.
Технологическое оборудование для эксплуатации

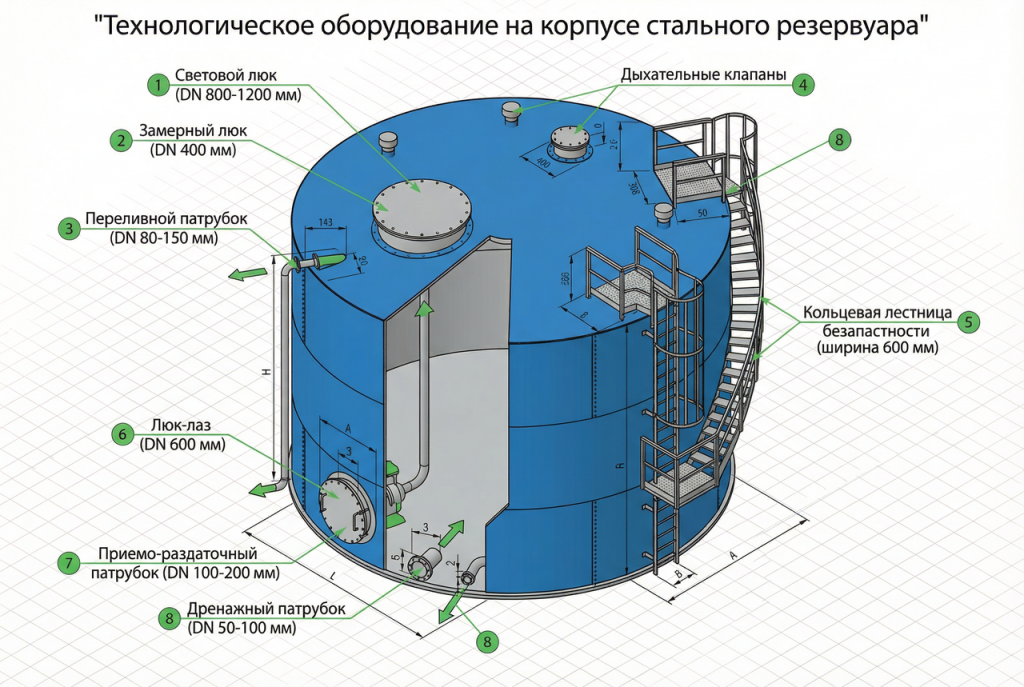

Оборудование резервуара РВС включает системы наполнения, опорожнения, контроля и обслуживания. Основные элементы — приемо-раздаточные устройства, которые обеспечивают подачу и отбор продукта согласно максимальной производительности заполнения резервуара. Каждое ПРУ комплектуется отсекающей задвижкой, расположенной внутри резервуара до фланцевого соединения.
Количество патрубков определяется технологическими требованиями объекта.
Переливные патрубки размещаются в верхней части корпуса и предотвращают переполнение резервуара при нарушении автоматики.
Патрубки, люки и лестницы
Патрубки резервуара для воды выполняют различные функции в технологическом процессе. Приемо-раздаточные патрубки диаметром от DN 100 до DN 200 обеспечивают наполнение и опорожнение емкости. Переливные патрубки меньшего диаметра (DN 80-150) служат для аварийного слива при превышении максимального уровня.
Люк-лаз диаметром 600 мм устанавливается в первом поясе стенки для доступа внутрь резервуара при проведении осмотров и ремонтных работ. Световой люк на кровле диаметром 800-1200 мм обеспечивает естественное освещение и вентиляцию внутреннего пространства.
Шахтные лестницы крепятся к наружной стенке резервуара и позволяют обслуживающему персоналу подниматься на кровлю для осмотра оборудования. Ширина лестничного марша составляет не менее 600 мм с промежуточными площадками через каждые 6 метров высоты.
Защита и изоляция: обеспечение долговечности
Антикоррозионная защита резервуара для воды — критически важный фактор долговечности конструкции. Согласно ГОСТ 31385-2023, расчетные ситуации должны учитывать изменение расчетных сечений с учетом коррозионного износа. Это означает, что защитные покрытия закладываются в проект на этапе проектирования.
Выбор метода защиты зависит от условий эксплуатации, агрессивности среды и экономических факторов. Резервуары для нефтепродуктов требуют более серьезной защиты из-за агрессивности углеводородов, но принципы остаются схожими.
| Тип покрытия | Примерный срок службы | Особенности применения |
|---|---|---|
| ЛКМ (эпоксидные, полиуретановые) | 10-15 лет (внутри/снаружи) | Нанесение при t>+5°C, влажности<80%, после пескоструйной очистки |
| Холодное цинкование | Самовосстанавливается | Металлизация восстанавливается продуктами коррозии при дефектах, сочетается с ЛКМ |
| Полимерное покрытие | 15-20 лет | По ГОСТ 31385-2023 с ЛКМ/ЭХЗ, мастики и ленты на днище перед монтажом |
Антикоррозионная защита и гидроизоляция
Внутреннее покрытие резервуара для воды выполняется пищевыми эпоксидными составами, которые не влияют на качество воды и обеспечивают срок службы до 10 лет. Наружная защита включает грунтовку и финишное покрытие полиуретановыми эмалями со сроком службы до 15 лет.
Холодное цинкование применяется как самовосстанавливающееся покрытие. При появлении дефектов цинковое покрытие образует защитную пленку из продуктов коррозии, которая предотвращает дальнейшее разрушение стали.
Гидроизоляция РВС включает защиту фундамента битумно-полимерными или резиновыми мастиками.
Под днище резервуара укладываются алюминиево-магниевые протекторы на глубину 1,5 м, которые обеспечивают электрохимическую защиту от почвенной коррозии.
Краткий обзор монтажа и эксплуатации
Монтаж резервуара для воды — многоэтапный процесс, требующий соблюдения технологической последовательности и контроля качества на каждом этапе. Выбор метода сборки зависит от объема резервуара: рулонирование применяется для емкостей до 10 000 м³, полистовая сборка — для больших объемов.
Современные технологии монтажа позволяют сократить сроки строительства и повысить качество сварных соединений. Каждый этап завершается контрольными операциями, включая ультразвуковую дефектоскопию швов и гидравлические испытания готовой конструкции.
Основные этапы монтажа
Ключевые шаги установки РВС:
- Подготовка фундамента — устройство железобетонного кольца под стенку резервуара и песчаной подушки под днище. Толщина подушки составляет 100-150 мм с послойным уплотнением для предотвращения неравномерных осадок.
- Монтаж днища — сборка ведется от центра к периферии с нахлестом листов 10-15 см и отступом швов 1,5 м от края. Это обеспечивает герметичность и равномерное распределение нагрузок от стенки.
- Сборка стенки — выполняется снизу вверх методом рулонирования или полистовой сборки. При рулонировании заводские рулоны длиной до 18 м разворачиваются кранами, что сокращает объем сварочных работ на монтаже. Полистовая сборка предполагает сварку листов шириной 1,7-3 м с использованием специальных приспособлений.
- Монтаж кровли и оборудования — завершающий этап с последующими гидравлическими испытаниями на герметичность. Противопожарные резервуары проходят дополнительные испытания на соответствие требованиям пожарной безопасности.
«Правильный монтаж — это 80% успеха всего проекта. Мы всегда подчеркиваем заказчикам важность соблюдения технологии на каждом этапе, от подготовки основания до финальных испытаний. Экономия на контроле качества монтажа оборачивается серьезными проблемами в эксплуатации» — Максим Соколов.
